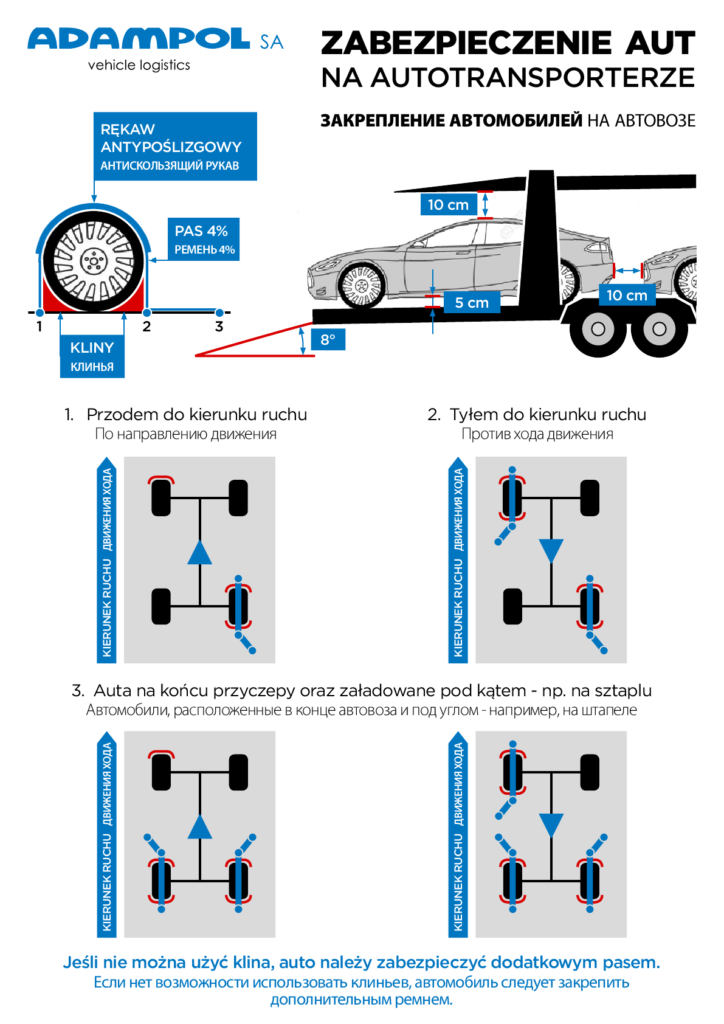

Zabezpieczenie aut na autotransporterze – Stara instrukcja przed 01.09.2024

Standardy mocowania z uwzględnieniem wytycznych VDI oraz VDA “Ładować bez problemów“

Uwaga

  • Maksymalny kąt nachylenia najazdów do podłoża nie może przekraczać 80
  • Autotransporter powinien być wyposażony w dwa dodatkowe krótkie najazdy o dł. 50 – 100 cm.
  • Autotransporter powinien być wyposażony w pasy i kliny w ilości niezbędnej do zabezpieczenia zgodnie z VDI/VDA (rekomendowana ilość 25pasów i 30 klinów)
  • Wydłużenie (rozciągliwość) pasów <= 4%
  • Wytrzymałość pasów – 1500daN (około 1,5t)
  • Przymocować pierwszy hak do pokładu autotransportera.
  • Ułożyć pas z rękawem wokół koła, upewniając się, że rękaw pasa jest właściwie pozycjonowany (rys.).
  • Przymocować drugi hak do pokładu autotransportera (po drugiej stronie koła).
  • Przymocować trzeci hak do punktu kotwiczenia i naciągać pas za pomocą mechanizmu koła zapadkowego.

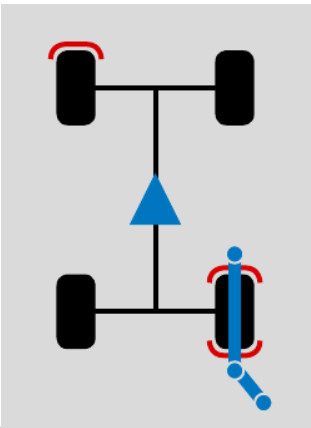

Zabezpieczanie pojazdów załadowanych przodem do kierunku ruchu autotransportera:

  • Zamocować dwa kliny po obu stronach jednego z tylnych kół.
  • Zabezpieczone klinami koło, dodatkowo zabezpieczyć za pomocą trzypunktowego pasa mocującego (z rękawem).
  • Diagonalnie do tego koła umocować jeden klin i jeden pas na przednim kole.

Zabezpieczanie pojazdów załadowanych tyłem do kierunku ruchu autotransportera:

  • Zamocować dwa kliny po obu stronach jednego z tylnych kół.
  • Diagonalnie do tego koła zamocować dwa kliny po obu stronach odpowiedniego przedniego koła.
  • Dodatkowo zabezpieczyć oba koła za pomocą trzypunktowych pasów mocujących z rękawami.

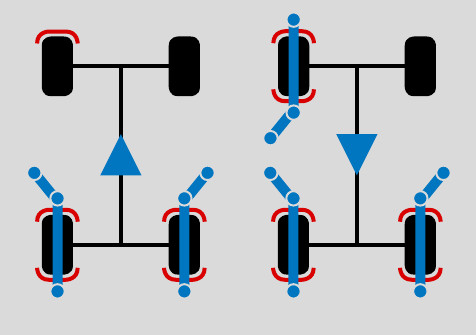

Dodatkowe zabezpieczenie pojazdów załadowanych pod kątem (np. na sztaplu) oraz najbardziej wysuniętych do tyłu:

  • Auta załadowane na końcu autotransportera lub pod kątem powinny być dodatkowo przymocowane na drugim kole ostatniej osi przy pomocy dwóch klinów i jednego pasa. mocujących z rękawami.

Jeśli z przyczyn technicznych nie można użyć klina, auto należy zabezpieczyć dodatkowym pasem mocującym.

UWAGA!

Należy zachować następujące minimalne odległości:

  • między pojazdami, zderzak od zderzaka: pięść (10cm)
  • miedzy dachem pojazdu a górnym pokładem: pięść (10 cm)
  • między zachodzącymi na siebie pojazdami: pięść (10cm)
  • między podwoziem pojazdu a pokładem (5cm)
  • między pojazdem na ciągniku a pojazdem na przyczepie (30cm)
